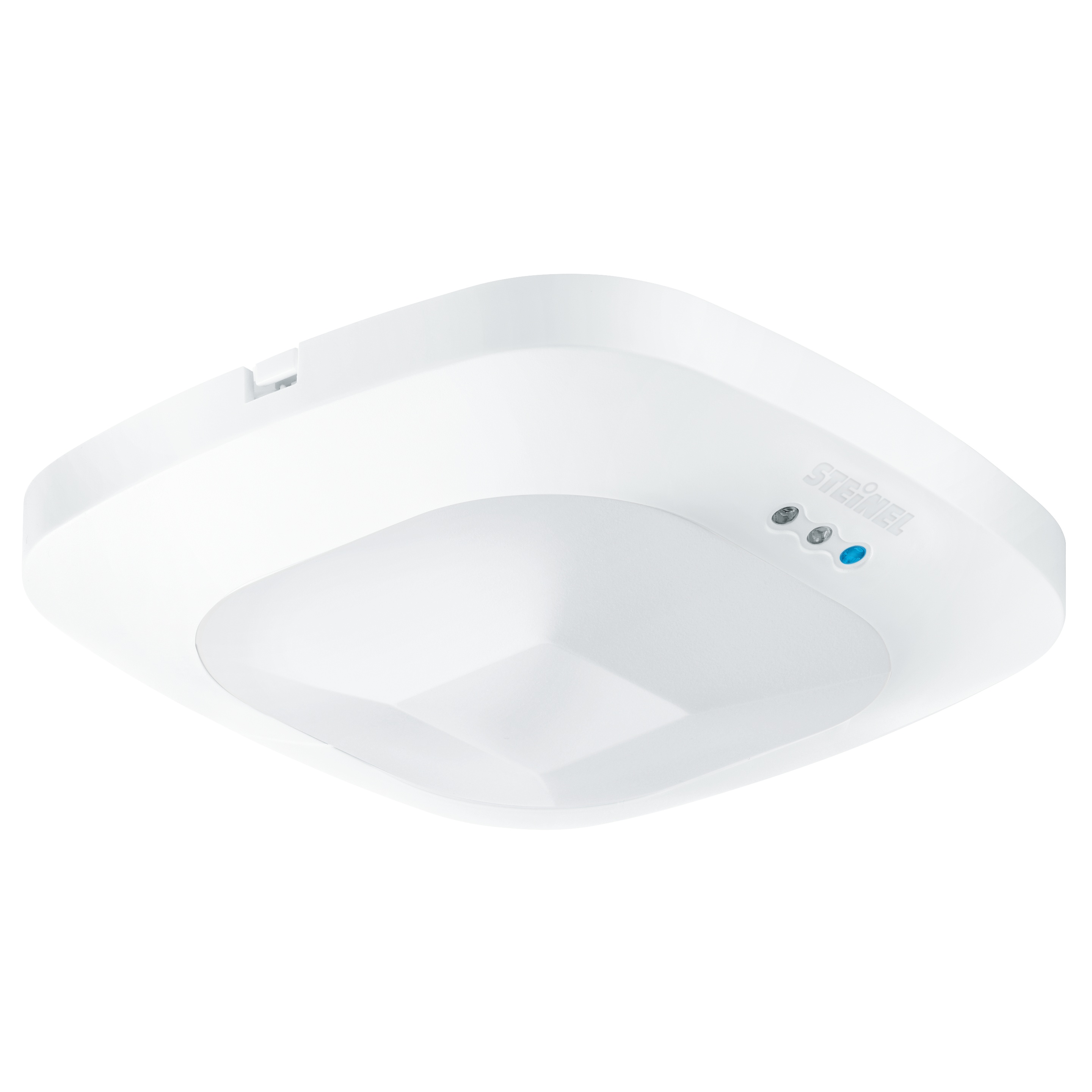

Steinel HF 360 COM1 - incasso a soffitto

EAN-N. 4007841079512

N. ELDAS® 079512

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device 230V 1 canale 230V 2 canali

Tipo di montaggio

Da incasso A sporgere

STEINEL non è soltanto il pioniere dei sensori ad alta frequenza, ma è anche il primo a utilizzarli con successo per i rilevatori di presenza. Con svariati vantaggi, in particolare in caso di applicazioni in zone pubbliche, ad esempio le cabine toilette. Poiché l'alta frequenza funziona senza lente, il Presence Control PRO HF 360 è estremamente piatto ed è un "sorvegliante" praticamente invisibile. Pertanto, non offre il fianco praticamente a nessun attacco, ad esempio ad atti di vandalismo.

Identificazione

Versione Rilevatore di presenza

Produttore Steinel

Numero E 535930710

Dimensioni

Dimensioni L × P × A 94 x 120 x 120 mm

UI1 peso netto 0.1850

Elettrico

Allacciamento alla rete 230 V / 50 – 60 Hz

Corrente d'inserzione massima 800 A

Tecnologia dei sensori

Altezza di montaggio max. 3,50 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 140 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica No

Dettaglio della portata Per adattarlo alla situazione dell'ambiente, si possono mascherare 1 o 2 direzioni di rilevamento tramite adesivo

Portata radiale Ø 12 m (113 m²)

Portata tangenziale Ø 12 m (113 m²)

Altezza di montaggio 2,50 – 3,50 m

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master Master/Slave

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 10 – 1000 lx

Impostazione del tempo 30 s – 30 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test Modo semiautomatico/automatico Modo pulsante/interruttore Manuale ON / ON-OFF

Impostazioni tramite Telecomando Interruttore DIP Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -25 fino a 55 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incasso a soffitto

Materiale Plastica

Applicazione ambiente locale multiuso / di servizio cucinette vano scala WC / docce Interni

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Media e file

Schema di collegamento 3 testo Schema elettrico Master-Slave collegamento in rete

Cross-selling / Up-selling

Accessori 13664,13677,12367,13684,13686

Telecomandi opzionali

Adattatore per montaggio in superficie optional

Gabbia di protezione opzionale

Adattatore HF per montaggio su controsoffitti

Disegno tecnico

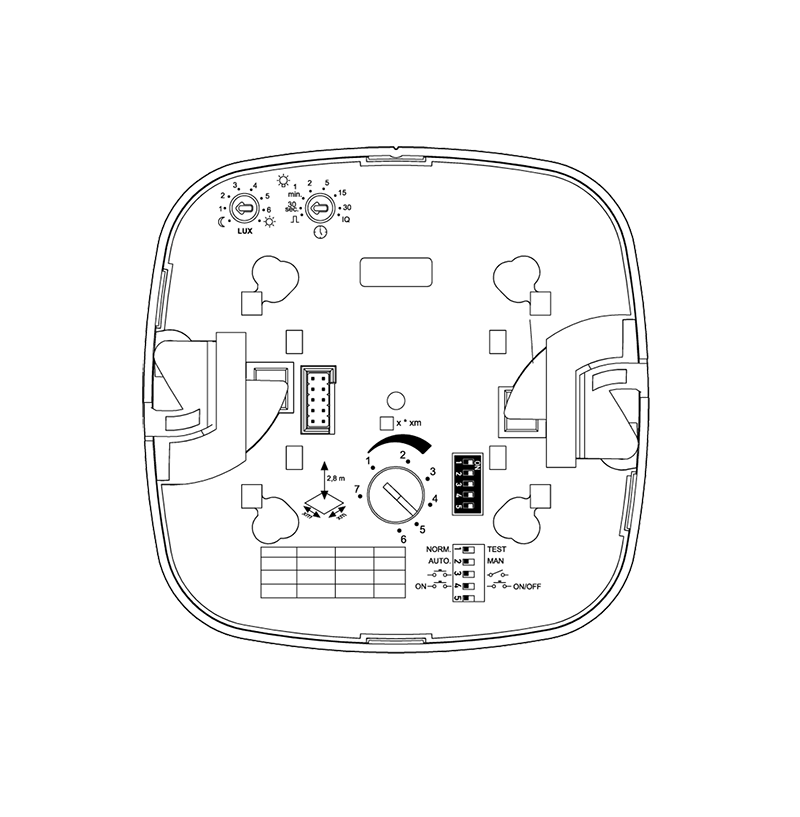

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete

Scheda tecnica Dichiarazione di conformità

Gabbia di protezione Control PRO

N. art. 003036

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410
