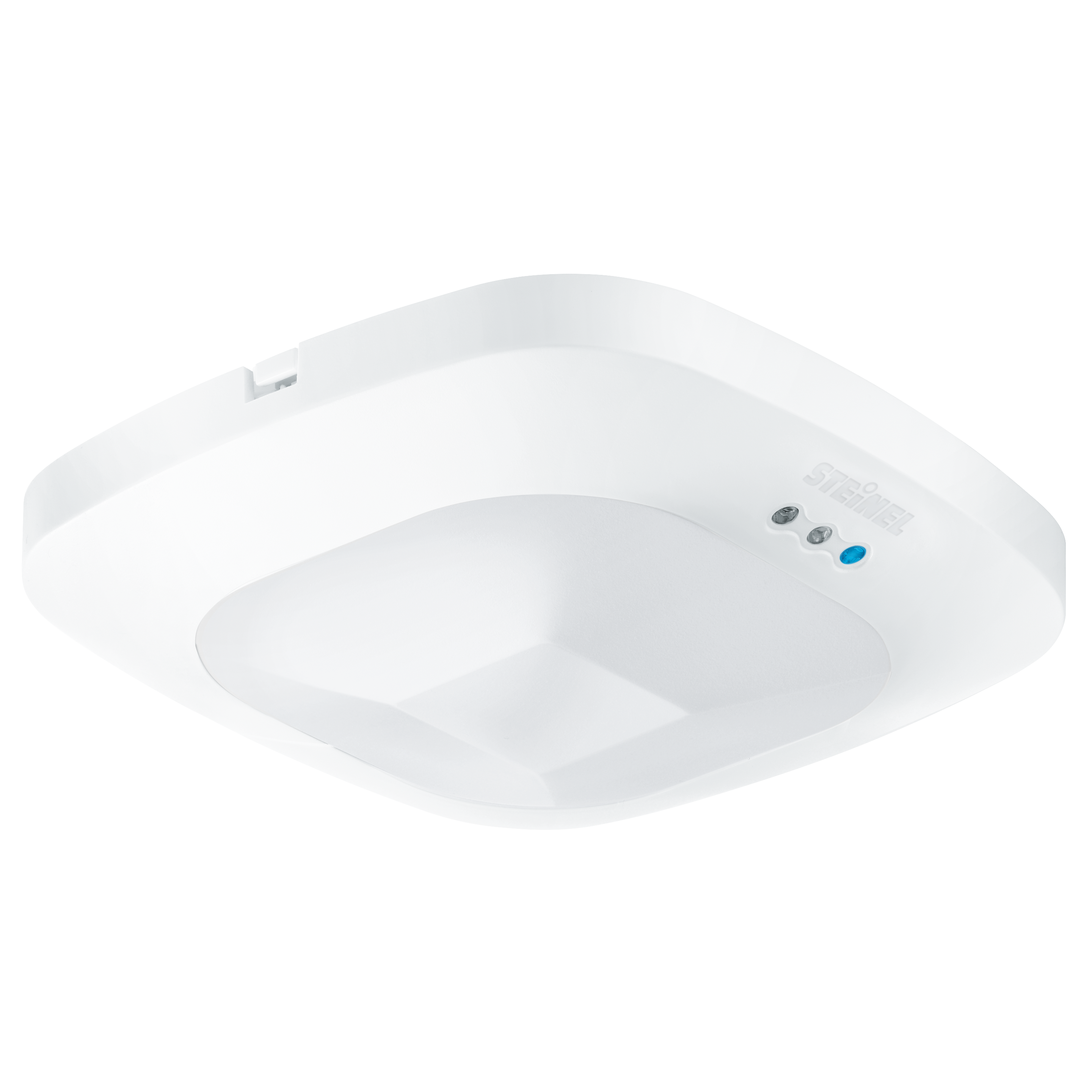

Steinel HF 360 COM1 - Deckeneinbau
EAN-Nr. 4007841079512
ELDAS®-Nr 079512
STEINEL ist nicht nur der Pionier der Hochfrequenz-Sensorik, sondern setzt diese auch als erster erfolgreich für Präsenzmelder ein. Mit vielen Vorteilen, speziell bei Anwendungen in öffentlichen Bereichen wie Toilettenkabinen. Da HF ohne Linse arbeitet, ist der Presence Control PRO HF 360 sehr flach und als „Überwacher“ kaum zu erkennen. Er bietet daher kaum Angriffsflächen, zum Beispiel für Vandalismus.
Identifikation
Ausführung
Präsenzmelder
Hersteller
Steinel
E-Nummer
535930710
Abmessungen
Abmessungen L × B × H
94 x 120 x 120 mm
VPE1 Nettogewicht
0.1850
Elektrik
Netzanschluss
230 V / 50 – 60 Hz
Einschaltstrom maximal
800 A
Sensorik
Montagehöhe max.
3,50 m
Sensortechnologie
Hochfrequenz
Sendeleistung
< 1 mW
HF-Technik
5,8 GHz
Erfassung
ggf. durch Glas, Holz und Leichtbauwände
Erfassungswinkel
360 °
Öffnungswinkel
140 °
Unterkriechschutz
Ja
Segmentweise Ausblendung
Ja
Elektronische Skalierbarkeit
Ja
Mechanische Skalierbarkeit
Nein
Reichweite Detail
Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen per Aufkleber ausblenden
Reichweite radial
Ø 12 m (113 m²)
Reichweite tangential
Ø 12 m (113 m²)
Montagehöhe
2,50 – 3,50 m
Optimale Montagehöhe
2,8 m
Vernetzung
Vernetzung
Ja
Art der Vernetzung
Master/Master
Master/Slave
Vernetzung via
Kabel
Lichttechnik
Softlichtstart
Nein
Dauerlicht
schaltbar
Konstantlichtregelung
Nein
Einstellungen
Dämmerungsschalter
Ja
Dämmerungseinstellung
10 – 1000 lx
Zeiteinstellung
30 s – 30 Min.
Grundlichtfunktion
Nein
Hauptlicht einstellbar
Nein
Funktionen
Normal- / Testbetrieb
Halb- / Vollautomatik
Taster- / Schalterbetrieb
Manuell ON / ON-OFF
Einstellungen via
Fernbedienung
DIP-Schalter
Potis
Smart Remote
Mit Fernbedienung
Nein
Dämmerungseinstellung Teach
Ja
Gehäuse & Material
Schutzart
IP20
Umgebungstemperatur
von -25 bis 55 °C
Montageort
Decke
Anwendung Ort
Innenbereich
Montageart
Deckeneinbau
Werkstoff
Kunststoff
Anwendung Raum
Funktionsraum / Nebenraum
Teeküche
Treppenhaus
WC / Waschraum
Innenbereich
Farbe
Weiss
Farbe RAL
9010
Lieferumfang & Garantie
Herstellergarantie
5 Jahre
Inkl. Eckwandhalter
Nein
Medien & Dateien
Schaltplan 3 Text
Schaltplan Master-Slave Vernetzung
Cross-/Up-Selling
Zubehörteile
13664,13677,12367,13684,13686
Optionale Fernbedienungen
Optionaler Aufputzadapter
Optionaler Schutzkorb
HF Deckenadapter zur Montage auf abgehängten Decken
Technische Zeichnungen
Sensorerfassungsbereiche
Schaltplan 1
Schaltplan Master
Schaltplan 2
Schaltplan Master-Master Vernetzung
